این پروژه شامل توسعه و نصب خطوط لوله مقاوم در برابر سایش دو فلزی است. این خطوط لوله به طور خاص با یک لوله فولادی بدون درز به عنوان ساختار بیرونی مهندسی شده اند که استحکام مکانیکی و دوام بالایی را ارائه می دهد. پوشش داخلی از یک لایه مقاوم در برابر سایش با آلیاژ کروم بالا تشکیل شده است که برای ارائه مقاومت استثنایی در برابر سایش، خوردگی و سایش مکانیکی طولانی مدت در شرایط عملیاتی سخت طراحی شده است.

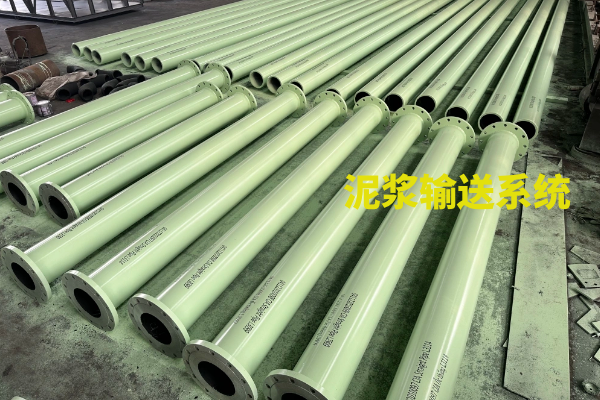

سیستم خط لوله به دو بخش عملیاتی اصلی تقسیم می شود: سیستم انتقال خاکستر بادی و سیستم انتقال دوغاب. برای اطمینان از شناسایی واضح بصری و کارایی تعمیر و نگهداری، یک طرح کدگذاری رنگ اجرا شده است. خط لوله خاکستر بادی با رنگ سیاه پوشیده شده است، در حالی که خط لوله دوغاب با رنگ سبز پوشش داده شده است.
این طراحی نه تنها عمر سرویس و عملکرد عملیاتی را افزایش می دهد، بلکه مدیریت سیستم، ایمنی و قابلیت ردیابی تعمیر و نگهداری را در طول چرخه عمر پروژه بهبود می بخشد.
محدوده خرید برای سیستم خط لوله مقاوم در برابر سایش دو فلزی شامل انواع اجزای مختلف برای برآوردن نیازهای مختلف نصب و عملیات است. فرم های اصلی شامل لوله های مستقیم، زانویی، سه راهی ها و کاهنده ها هستند که سازگاری با مسیرهای جریان و طرح های ساختاری مختلف را تضمین می کنند. در این میان، لولههای مستقیم به سه قطر اسمی استاندارد طبقهبندی میشوند: DN200، DN250، و DN300، که به سیستم اجازه میدهد تا به طور مؤثری با نرخهای جریان و تقاضاهای عملیاتی متفاوت رسیدگی کند. طول کل لوله های مستقیم مورد نیاز برای پروژه 2705 متر است که نشان دهنده اکثریت شبکه خط لوله است.
علاوه بر بخشهای مستقیم، سیستم همچنین به مجموعهای از اتصالات، از جمله زانویی، سه راهی و کاهندهها برای دستیابی به تغییرات جهت، انشعاب و تنظیم قطر مناسب در طرحبندی خط لوله، نیاز دارد. تعداد کل این اجزای غیر خطی بالغ بر 197 قطعه می باشد. گنجاندن پیکربندیهای متنوع خط لوله تضمین میکند که سیستم نهایی سازگار، از نظر ساختاری بهینهسازی شده و کاملاً قادر به ارائه عملکرد پایدار و طولانیمدت در محیطهای عملیاتی سخت است.
تست رنگ سنجی
تست فشار برای پروژه های خاکستر بادی، آزمایش فشار در 8 کیلوگرم به مدت 15 دقیقه انجام می شود. برای پروژه های گل، آزمایش فشار در 15 کیلوگرم به مدت 15 دقیقه انجام می شود.
تست سختی. سختی مورد نیاز برای لوله های مستقیم مقاوم در برابر سایش دو فلزی HRC > 30 و سختی مورد نیاز برای زانوها، سه راهی ها و کاهنده های دو فلزی مقاوم در برابر سایش HRC > 50 است.
بررسی ضخامت رنگ ضخامت رنگ مورد نیاز برای سیستم های انتقال گل (لوله سبز) بیش از 200 است و ضخامت رنگ مورد نیاز برای سیستم های انتقال خاکستر بادی (لوله سیاه) بیش از 100 است.
تمام قطعات در معرض محافظت میشوند و انتهای لولهها مجهز به کلاهکها یا شاخههای لاستیکی برای جلوگیری از ورود زبالهها و محافظت از سطوح آببندی فلنج هستند.
شناسایی محصول شناسایی از چاپ جوهر افشان استفاده میکند و برچسبهای لوله به طور یکسان به دو زبان انگلیسی و ویتنامی هستند.
برچسب زدن
بسته بندی. لوله های مستقیم با استفاده از قاب های آهنی جوش داده شده بسته بندی می شوند، در حالی که زانوها، سه راهی ها و کاهنده ها با استفاده از قاب های آهنی بسته بندی می شوند.
بارگیری و حمل و نقل.
